Viktiga komponenter i ett litiumbatteri förklarade

A litiumjonbatteri är ett komplext elektrokemiskt system som består av flera viktiga komponenter som arbetar tillsammans för att lagra och frigöra elektrisk energi. Här förklaras de viktigaste komponenterna:

1. Katod (positiv elektrod)

• Material: Vanligtvis en litiummetalloxid (t.ex. LiCoO₂, LiFePO₄, NMC, NCA).

• Funktion: Lagrar litiumjoner när batteriet är urladdat. Valet av katodmaterial avgör batteriets kapacitet, spänning och stabilitet.

• Effekt: Olika material erbjuder avvägningar mellan energitäthet, säkerhet och kostnad.

2. Anod (negativ elektrod)

• Material: Traditionellt grafit, men kiselbaserade anoder framträder för högre kapacitet.

• Funktion: Lagrar litiumjoner under laddning (via interkalering eller legering). Anodens struktur påverkar laddningshastigheten och livslängden.

• Obs: Under urladdning rör sig litiumjoner från anoden tillbaka till katoden.

3. Elektrolyt

• Sammansättning: Ett litiumsalt (t.ex. LiPF₆) löst i organiska lösningsmedel (t.ex. etylenkarbonat).

• Funktion: Leder litiumjoner mellan katoden och anoden samtidigt som elektronflödet förhindras (elektroner färdas externt genom kretsen).

• Utmaning: Måste vara stabil, icke-brandfarlig och fungera inom ett brett temperaturområde. Elektrolyter i fast tillstånd utvecklas för ökad säkerhet.

4. Separator

• Material: Ett poröst polymermembran (t.ex. polyeten eller polypropen).

• Funktion: Separerar fysiskt katoden och anoden för att förhindra kortslutningar samtidigt som den tillåter jontransport genom dess porer.

• Kritisk egenskap: Termisk avstängningsförmåga (porerna stängs vid höga temperaturer för att stoppa reaktioner).

5. Strömavtagare

• Katodsida: Aluminiumfolie (lätt och stabil vid höga spänningar).

• Anodsida: Kopparfolie (ledande och resistent mot reaktion med litium).

• Funktion: Samla in och överföra elektroner mellan elektroderna och den externa kretsen.

6. Bindemedel och ledande tillsatser

• Bindemedel: (t.ex. PVDF) håller ihop aktiva materialpartiklar och fast dem på strömuppsamlaren.

• Ledande tillsatser: (t.ex. kimrök) förbättrar elektrodens konduktivitet.

• Roll: Säkerställa strukturell integritet och effektivt elektronflöde inom elektroder.

7. Hölje

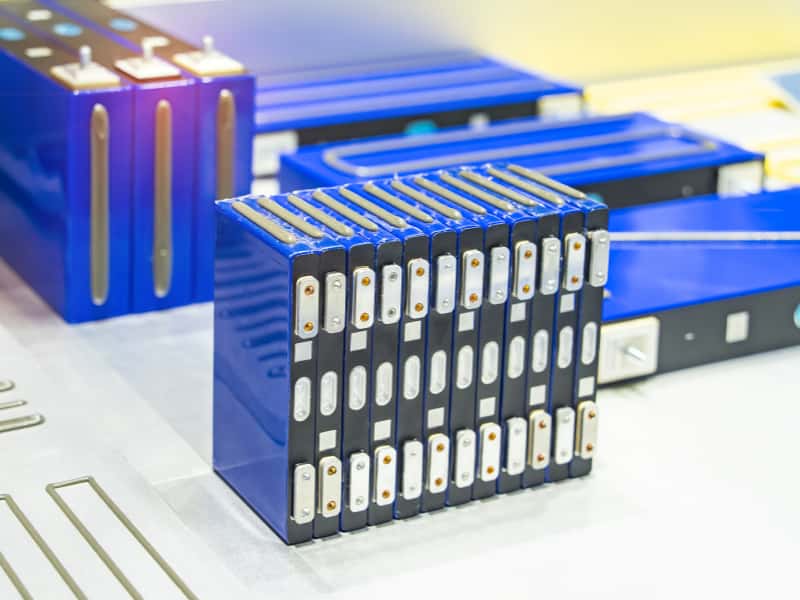

Användning i elbilar: Dessa individuella litiumjonbatteri bilbattericeller är modulärt integrerade i stora paket. Beroende på fordonets effektbehov är tusentals celler serie- och parallellkopplade för att ge den nödvändiga energitätheten och spänningen.

• Typer: Cylindriska (t.ex. 18650), prismatiska eller påsar (mjuka förpackningar).

• Funktion: Kapslar in komponenter, ger mekaniskt stöd och kan inkludera säkerhetsventiler (för gasutsläpp).

8. Batterihanteringssystem (BMS)

BMS i högspänningssystem: BMS är särskilt viktigt för högspänningstillämpningar. Till exempel i en 72v litiumjonbatteri till golfbil eller en 60v litiumjonbatteri till golfbil, BMS-systemet säkerställer att varje enskild cell fungerar inom säkra gränser och balanserar laddningen för att maximera fordonets räckvidd och batteriets livslängd.

Hur de arbetar tillsammans

Denna effektiva jonrörelse är det som driver modern rörlighet, från den precision som krävs i en litiumjonbatteri bilbattericell till den prestanda för tunga cykler som krävs för ett 60V litiumjonbatteri för golfbil.

Under laddning avskiljs litiumjoner från katoden, rör sig genom elektrolyten och in i anoden (medan elektroner flödar utåt). Under urladdningen görs en omvänd process och genererar en elektrisk ström.

Utveckling och trender

• Solid State-batterier: Ersätt flytande elektrolyter med fasta ledare för säkerhet och energitäthet.

• Kiselanoder: Ökar kapaciteten men har problem med expansion.

• Koboltfria katoder: Minska kostnader och etiska problem (t.ex. LFP:er).

Säkerhetsanmärkning

Brandfarliga elektrolyter och risker för termisk rusning kräver robust ingenjörskonst. Innovationer som keramiskt belagda separatorer och avancerade BMS-system är avgörande för säkerheten.

Dessa komponenters exakta konstruktion avgör ett batteris prestanda, livslängd, säkerhet och kostnad – viktiga faktorer i tillämpningar från konsumentelektronik till elfordon och nätlagring.

Snabb sammanfattning och vanliga frågor

F: Vilken är den bästa spänningen för ett litiumbatteri för golfbilar?

A: Det beror på din motor. De flesta moderna höghastighetsbilar använder ett 72V litiumjonbatteri för golfbilar för bättre vridmoment, medan standardmodeller vanligtvis använder ett 60V litiumjonbatteri för golfbilar.

F: Kan jag ersätta blybatterier med ett litiumjonbatteri för en bil?

A: Ja, litiumbatterier erbjuder 3 gånger längre livslängd och betydligt lägre vikt, vilket gör dem till det överlägsna valet för moderna elfordon och golfbilar.
